流量計生產廠家介紹：明渠超聲波流量計工作原理是什么？

了解明渠超聲波流量計是講明渠超聲波流量計比較好的實際應用好的第一步，和別的流量計一樣，明渠超聲波流量計也有其測量原理，今天就讓我們一起來了解一下吧！

超聲波探頭安裝在堰槽上部（參見圖1），其周期性向液面發射一束超聲波，該束聲波到達液面后被反射由探頭接收，主機測得該過程的傳播時間t，根據已知聲速v 即可得出液面至探頭的距離d（測距值），在已知探頭至堰槽底部距離即安裝高度H 的前提下，即可換算出液位高度h，

計算公式為： h = H– d d=V*t/2

其中: h: 液位值， d: 測距值 ，V：聲速， t：傳播時間

考慮到容器內的氣體溫度對聲速有一定影響，所以還應當測出氣體溫度T，以修正聲速V。對于確定的量水堰槽，其流過的液體流量與當時的液位為確定的函數關系，即 Q= h(x) ，Q 為瞬時流量，h 為液位值。主機根據確定的堰槽類型，即可根據液位獲得流量值。

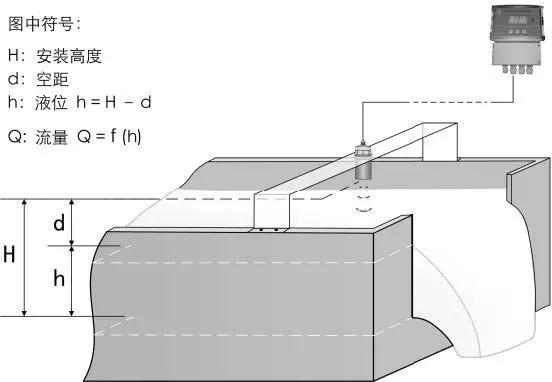

_{圖1 液位和流量測量示意圖}

環境氣體溫度對聲速有一定影響，所以還應測出氣體溫度T，以修正聲速V。

超聲波明渠流量計對流量的測量，首先是測出探頭至液面的距離，之后通過換算得出液位值，再換算得出流量值，了解這一點對儀表的安裝調試很重要。

盲區的解釋：超聲波探頭在發射超聲波時，不能同時檢測回波。當探頭距離液面很近時，發射波與回波將會重疊在一起而無法分辨，因此在距探頭發射面一定距離范圍內儀表不能正常檢測，這段距離為盲區，在安裝時應使探頭高出最大液位一定距離，避免液面進入盲區。
