明渠超聲波流量計巴歇爾槽尺寸安裝圖及注意事項總結

對于非滿管狀態流動的水路，我們稱為明渠。這樣的水路主要使用超聲波明渠流量計來進行測量流量，主要應用于城市供水引水渠、火電廠冷卻引水渠以及污水治理流入和排放渠、工礦企業污水排放以及水利和農業灌溉等渠道。

超聲波明渠流量計有不同集中安裝槽，今天我們用圖片的形式來給大家介紹明渠超聲波流量計的巴歇爾槽的尺寸安裝以及注意事項。

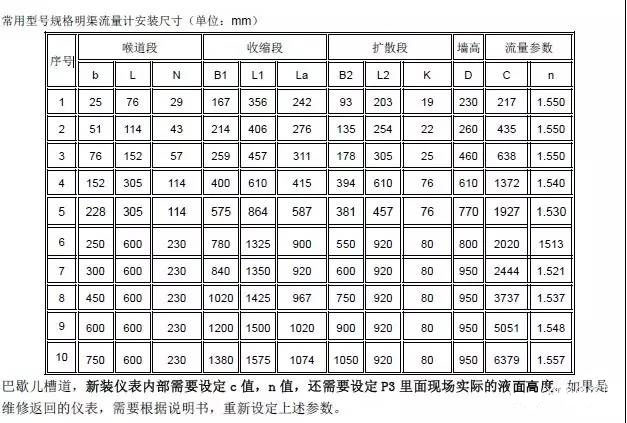

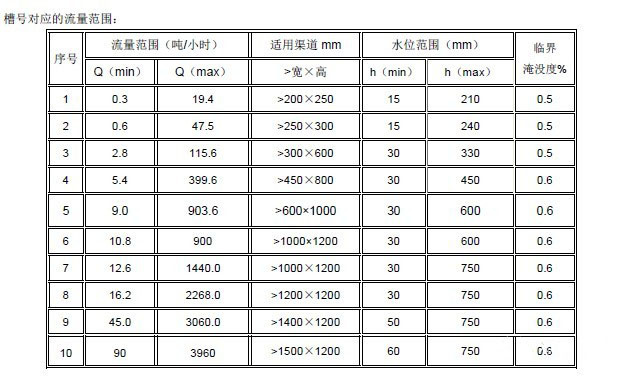

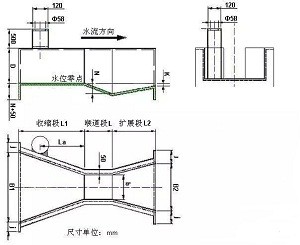

_{巴歇爾槽安裝示意圖}

首先是注意事項，安裝圖中的J的尺寸與渠道安裝有關，用戶在使用時需要根據現場的工況而定。巴歇爾槽的中心線要與渠道的中心線重合，保證水流進入巴歇爾槽之后不出現偏流。在巴歇爾槽通水之后，水的流態要不受影響，呈自由態，同時巴歇爾槽的的淹沒度要小于規定的臨界淹沒度。巴歇爾槽的上游應有大于5倍渠道寬的平直段，水流能過平穩進入巴歇爾槽內，不出現左右偏流，也不出現因為渠道坡形成沖力。

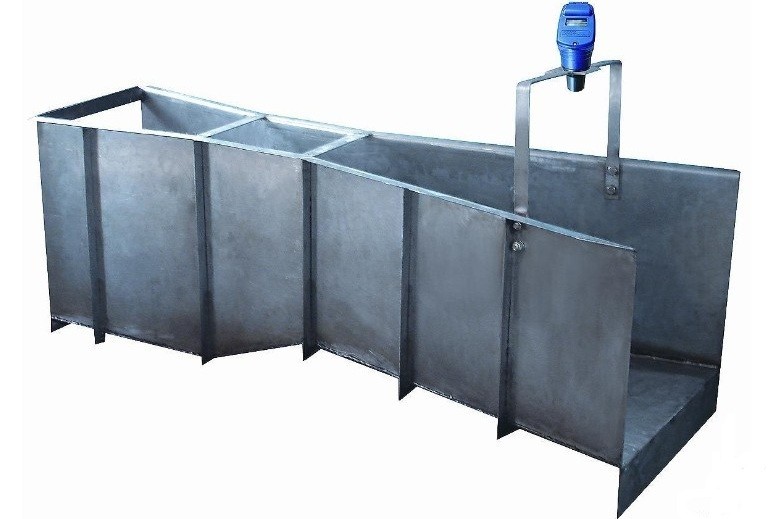

_{明渠超聲波流量計巴歇爾槽}

巴歇爾槽需要穩固安裝在渠道商，與渠道側壁，渠底鏈接緊密，不出現漏水情況，水流能過全部流經巴歇爾槽的計量部位：巴歇爾槽的槽內喉道段。

以上是超聲波明渠流量計巴歇爾槽的安裝注意事項與安裝示意圖，大家還有問題的可以來電咨詢！
