產品特點

• 》  作為超聲波熱量表中的主要信號發生部件，采用進口壓電陶瓷片，性能穩定、一致性好，保證超聲波熱量表實現高精度計量。
• 》  采用PT1000高精度鉑電阻，并配置精密測量電路，保證高精度的溫度測量。
• 》  遠傳及集中控制功能：具有M-BUS、485接口，可實現數據遠傳、集中控制。
• 》  外型美觀，可四個方向任意懸掛，方便讀數，操作簡單。
• 》  安裝方便，具有防塵、防潮、防水、防拆卸及人為破壞等功能。

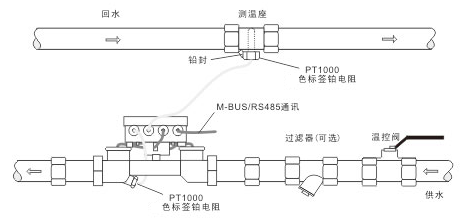

 一、安裝方式

 二、性能參數

三、通訊

1.通訊設置：9600 8 1 N

硬件連接：紅 Vcc; 黑 GND; 綠 485（A）; 黃 485（B）; 供電電源：DC 9- 24V

地址說明：Modbus協議中設備地址是從1-247 。

注意：104這個地址為預留地址，設備不能用。0X68對于流量計只有流量地址有數據。

2、主站下發的Modbus協議數據幀說明

3、返回的Modbus協議數據幀說明

1)某個數據項的10進制為12345，16進制表示為0x3039。假如該數據項在數據幀中使用2個字節表示，則字節順序為：0x30  0x39

2) 某個數據項的10進制為1234567，16進制表示為0x12D687。假如該數據項在數據幀中使用4個字節表示，則字節順序為：0x00  0x12 0xD6  0x87。
